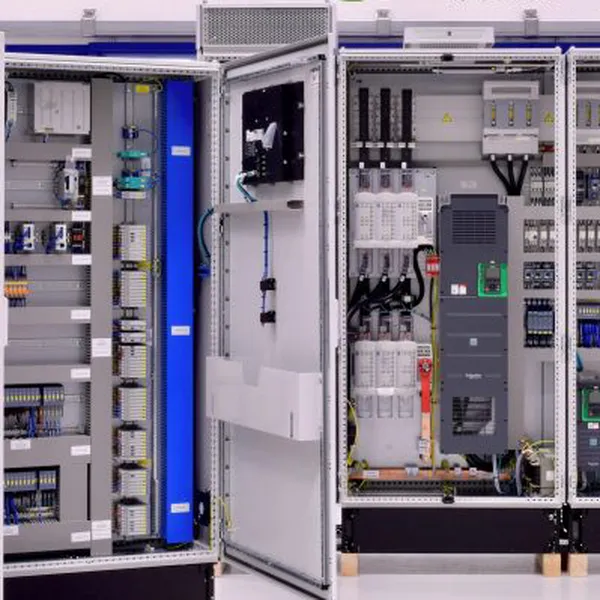

TỦ ĐIỆN BIẾN TẦN VÀ ỨNG DỤNG

TỦ BIẾN TẦN HAY CÒN GỌI LÀ TỦ ĐIỆN BIẾN TẦN

Là một thiết bị điện được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều (AC). Tủ biến tần hoạt động bằng cách biến đổi dòng điện xoay chiều lưới điện thành dòng điện xoay chiều có tần số và điện áp khác nhau, phù hợp với yêu cầu của động cơ.

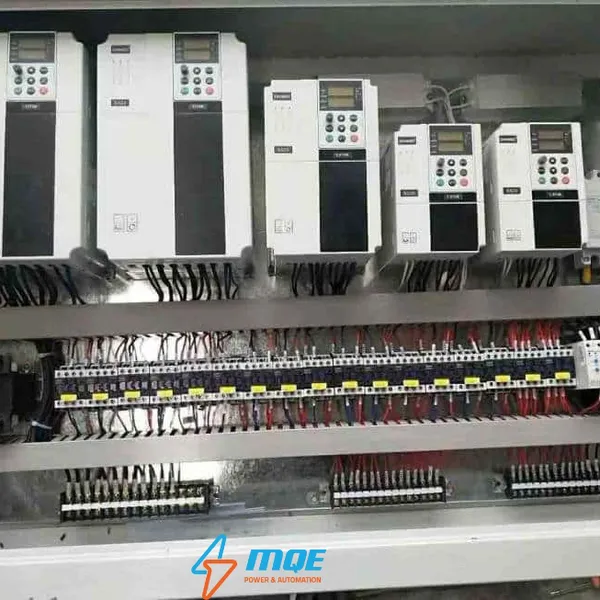

CẤU TẠO CỦA TỦ ĐIỆN BIẾN TÀN

1. Biến tần:

Là bộ phận quan trọng nhất của tủ, thực hiện chức năng biến đổi tần số và điện áp của dòng điện.
Bao gồm các thành phần chính:

• Bộ chỉnh lưu: Biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
• Bộ tách sóng: Loại bỏ các gợn sóng trong dòng điện DC.
• Bộ nghịch lưu: Biến đổi dòng điện DC thành dòng điện xoay chiều (AC) có tần số và điện áp khác nhau.
• Bộ điều khiển: Điều khiển hoạt động của biến tần dựa trên tín hiệu đầu vào.

2. Bộ lọc nhiễu:

Giúp giảm nhiễu điện từ do biến tần tạo ra, bảo vệ các thiết bị điện khác trong hệ thống.
Bao gồm các thành phần chính:

• Tụ điện: Ngăn chặn nhiễu tần số cao.
• Cuộn cảm: Ngăn chặn nhiễu tần số thấp.
• Điện trở: Hạn chế dòng điện nhiễu.

3. Cầu dao cách ly:

Giúp bảo vệ người sử dụng khỏi nguy cơ điện giật, cho phép ngắt kết nối tủ biến tần khỏi nguồn điện lưới.

4. Bộ điều khiển:

Có thể là dạng nút nhấn, màn hình hiển thị hoặc PLC, giúp điều chỉnh tốc độ và mô-men xoắn của động cơ.
Bao gồm các thành phần chính:

• Màn hình hiển thị: Hiển thị thông số cài đặt và trạng thái hoạt động của biến tần.
• Bàn phím: Cho phép người sử dụng cài đặt thông số và điều khiển hoạt động của biến tần.
• PLC: Bộ điều khiển logic lập trình được, cho phép thực hiện các chức năng điều khiển phức tạp.

5. Contactor:

Giúp đóng cắt nguồn điện cho động cơ, bảo vệ động cơ khỏi dòng điện quá tải.

6. Thiết bị bảo vệ:

Bao gồm cầu chì, relay nhiệt, giúp bảo vệ động cơ và biến tần khỏi các sự cố quá tải, ngắn mạch, v.v.
Các loại thiết bị bảo vệ thường gặp:

• Cầu chì: Ngắt mạch điện khi dòng điện vượt quá giá trị cho phép.
• Relay nhiệt: Ngắt mạch điện khi nhiệt độ động cơ vượt quá giá trị cho phép.

7. Vỏ tủ:

Giúp bảo vệ các bộ phận bên trong tủ biến tần khỏi bụi bẩn, ẩm ướt và các tác động môi trường khác.
Vỏ tủ thường được làm bằng thép hoặc nhôm, có độ bền cao và khả năng chống ăn mòn tốt.

Ngoài các bộ phận chính trên, tủ biến tần có thể có thêm các bộ phận phụ khác như:

• Bộ biến áp: Biến đổi điện áp nguồn điện lưới phù hợp với điện áp yêu cầu của biến tần.
• Bộ giải mã tín hiệu: Giải mã tín hiệu điều khiển từ PLC hoặc các thiết bị điều khiển khác.
• Bộ truyền thông: Cho phép kết nối tủ biến tần với máy tính hoặc các thiết bị khác để giám sát và điều khiển từ xa.

Lưu ý: Cấu tạo chi tiết của tủ biến tần có thể khác nhau tùy thuộc vào nhà sản xuất, model và công suất của tủ.

Một số hãng sản xuất linh kiện cho tủ điện biến tần:

• Khối nguồn: ABB, Schneider Electric, Siemens, Danfoss.
• Khối chỉnh lưu: Diodes Incorporated, Infineon Technologies, Vishay Intertechnology.
• Khối tụ điện DC: Panasonic, Nichicon, Rubycon.
• Khối IGBT: Infineon Technologies, Mitsubishi Electric, Fuji Electric.
• Khối điều khiển: Texas Instruments, NXP Semiconductors, Renesas Electronics.
• Khối ngõ ra: ABB, Schneider Electric, Siemens, Danfoss.
• Khối bảo vệ: ABB, Schneider Electric, Siemens, Danfoss.

ỨNG DỤNG CỦA TỦ BIẾN TẦN

Tủ biến tần được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

Tủ biến tần cho Công nghiệp:

• Điều khiển tốc độ băng tải: Giúp điều chỉnh tốc độ băng tải phù hợp với nhu cầu sản xuất, tiết kiệm năng lượng và nâng cao hiệu quả làm việc.
• Điều khiển tốc độ quạt: Giúp điều chỉnh lưu lượng gió phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm tiếng ồn.
• Điều khiển tốc độ máy bơm: Giúp điều chỉnh lưu lượng nước phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm hao mòn máy bơm.
• Điều khiển tốc độ máy nén khí: Giúp điều chỉnh áp suất khí nén phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm tiếng ồn.
• Điều khiển tốc độ máy móc khác: Như máy dệt, máy in, máy nghiền, máy trộn, v.v.

Tủ điện biến tần cho ngành Nông nghiệp:

• Điều khiển tốc độ bơm tưới: Giúp điều chỉnh lưu lượng nước tưới phù hợp với nhu cầu của cây trồng, tiết kiệm nước và năng lượng.
• Điều khiển tốc độ máy sấy lúa: Giúp điều chỉnh tốc độ sấy lúa phù hợp với điều kiện thời tiết, đảm bảo chất lượng lúa sấy và tiết kiệm năng lượng.
• Điều khiển tốc độ máy móc khác: Như máy cày, máy bừa, máy gặt, máy tuốt lúa, v.v.

Tủ biến tần ứng dụng trong Xây dựng:

• Điều khiển tốc độ cần cẩu: Giúp điều chỉnh tốc độ nâng hạ vật liệu phù hợp với yêu cầu thi công, đảm bảo an toàn và nâng cao hiệu quả làm việc.
• Điều khiển tốc độ thang máy: Giúp điều chỉnh tốc độ thang máy phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và đảm bảo an toàn.
• Điều khiển tốc độ máy móc khác: Như máy trộn bê tông, máy vận chuyển vật liệu, v.v.

Biến tần sử dụng phổ biến trong Gia đình:

• Điều khiển tốc độ quạt: Giúp điều chỉnh lưu lượng gió phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm tiếng ồn.
• Điều khiển tốc độ máy điều hòa: Giúp điều chỉnh nhiệt độ phòng phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm tiếng ồn.
• Điều khiển tốc độ máy bơm nước: Giúp điều chỉnh lưu lượng nước phù hợp với nhu cầu sử dụng, tiết kiệm năng lượng và giảm tiếng ồn.
• Điều khiển tốc độ máy móc khác: Như máy giặt, máy sấy quần áo, máy hút bụi, v.v.

Ngoài ra, tủ biến tần còn được ứng dụng trong nhiều lĩnh vực khác như:

• Năng lượng: Hệ thống năng lượng mặt trời, hệ thống năng lượng gió.
• Giao thông vận tải: Xe điện, tàu điện.
• Y tế: Máy móc y tế, thiết bị chẩn đoán hình ảnh.

ƯU NHƯỢC ĐIỂM KHI SỬ DỤNG TỦ BIẾN TẦN

Ưu điểm

• Tiết kiệm điện năng: Tủ biến tần giúp điều chỉnh tốc độ động cơ phù hợp với nhu cầu sử dụng, giúp tiết kiệm điện năng so với phương pháp điều khiển bằng van tiết lưu hoặc thay đổi số vòng quay động cơ.
• Tăng tuổi thọ động cơ: Tủ biến tần giúp giảm hao mòn động cơ, tăng tuổi thọ sử dụng.
• Cải thiện hiệu suất làm việc: Tủ biến tần giúp động cơ hoạt động ổn định, chính xác, nâng cao hiệu suất làm việc.
• Giảm tiếng ồn: Tủ biến tần giúp giảm tiếng ồn do động cơ tạo ra.
• Khả năng điều khiển linh hoạt: Tủ biến tần cho phép điều khiển tốc độ động cơ một cách linh hoạt, chính xác và dễ dàng.
• Bảo vệ động cơ: Tủ biến tần có nhiều chức năng bảo vệ động cơ khỏi các sự cố quá tải, ngắn mạch, quá áp, v.v.
• Kích thước nhỏ gọn: Tủ biến tần có kích thước nhỏ gọn, dễ dàng lắp đặt.

Nhược điểm của tủ biến tần:

• Giá thành cao: Tủ biến tần có giá thành cao hơn so với các phương pháp điều khiển truyền thống.
• Độ phức tạp: Tủ biến tần có cấu tạo phức tạp hơn so với các phương pháp điều khiển truyền thống, do vậy việc vận hành và bảo trì cũng phức tạp hơn.
• Nhiễu điện từ: Tủ biến tần có thể tạo ra nhiễu điện từ ảnh hưởng đến các thiết bị khác trong hệ thống.
• Tuổi thọ: Tuổi thọ của tủ biến tần ngắn hơn so với các phương pháp điều khiển truyền thống.

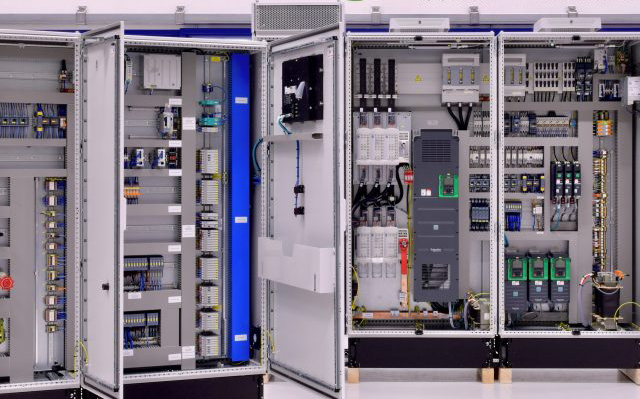

LÝ DO CHỌN MINH QUYÊN THIẾT KẾ VÀ LẮP ĐẶT TỦ BIẾN TẦN

• Cung cấp giải pháp phù hợp: Minh Quyên sẽ tư vấn và cung cấp giải pháp phù hợp với nhu cầu của khách hàng.
• Tiến độ thi công nhanh chóng: Minh Quyên có đội ngũ kỹ sư thi công chuyên nghiệp, đảm bảo tiến độ thi công nhanh chóng.
• An toàn: Minh Quyên luôn đảm bảo an toàn trong quá trình thi công và vận hành tủ biến tần.
• Minh Quyên có nhiều năm kinh nghiệm trong lĩnh vực thiết kế và lắp đặt tủ biến tần.
• Đội ngũ kỹ sư của Minh Quyên được đào tạo bài bản về biến tần và có nhiều kinh nghiệm thực tế.
• Minh Quyên sử dụng linh kiện chất lượng cao từ các nhà sản xuất uy tín.
• Minh Quyên cung cấp tủ biến tần với giá cả cạnh tranh trên thị trường.
• Minh Quyên cung cấp dịch vụ tư vấn, thiết kế, lắp đặt, bảo trì và sửa chữa tủ biến tần chuyên nghiệp.
• Minh Quyên là một công ty uy tín và có trách nhiệm, được nhiều khách hàng tin tưởng lựa chọn.

Để hiểu rõ hơn về đặc điểm, tính năng, ứng dụng của sản phẩm, vui lòng liên hệ ngay Minh Quyên Electric - Chúng Tôi cam kết cung cấp sản phẩm chính hãng cùng chế độ bảo hành bảo trì Uy Tín.
