TỦ ĐIỆN ATS

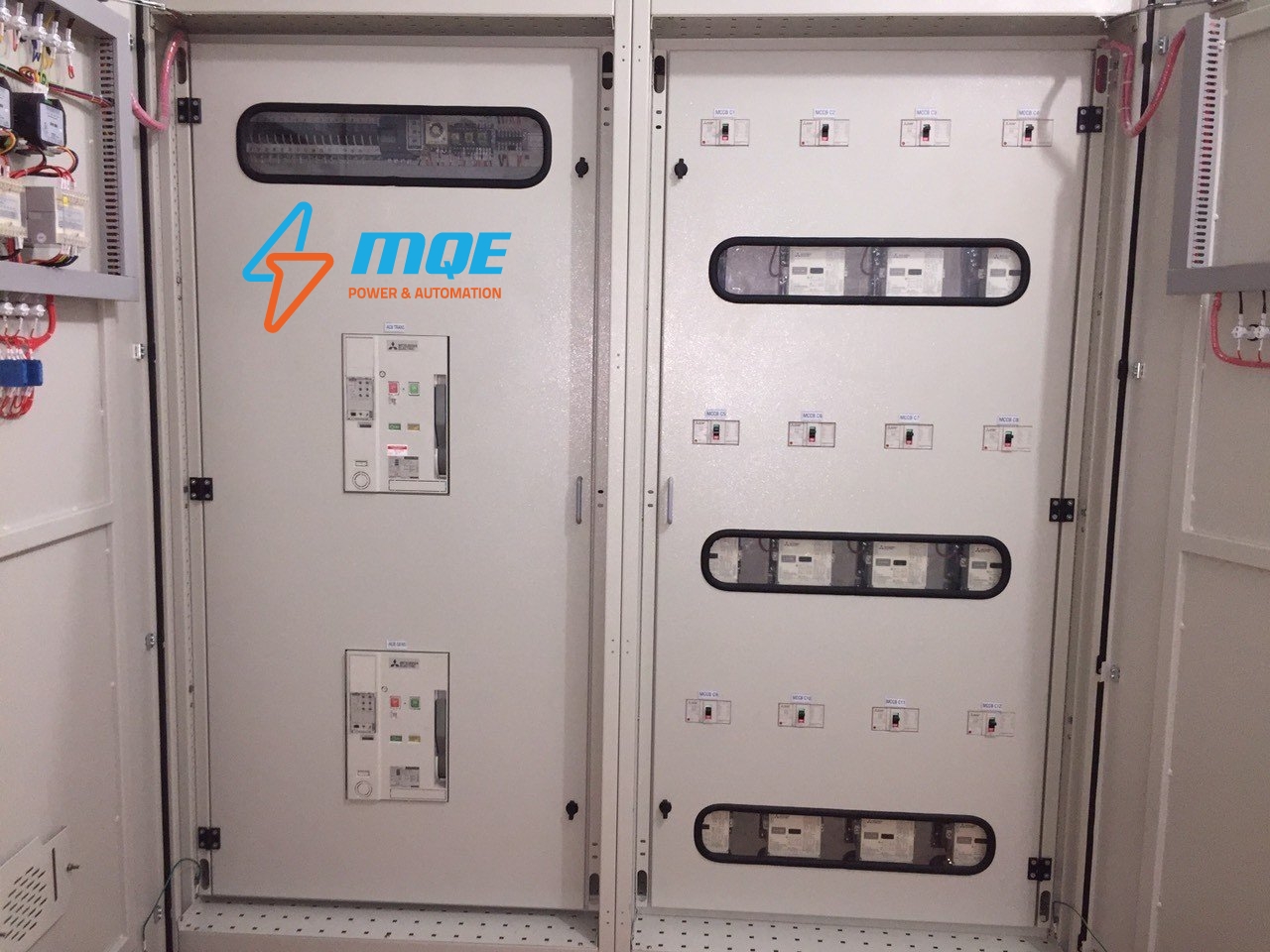

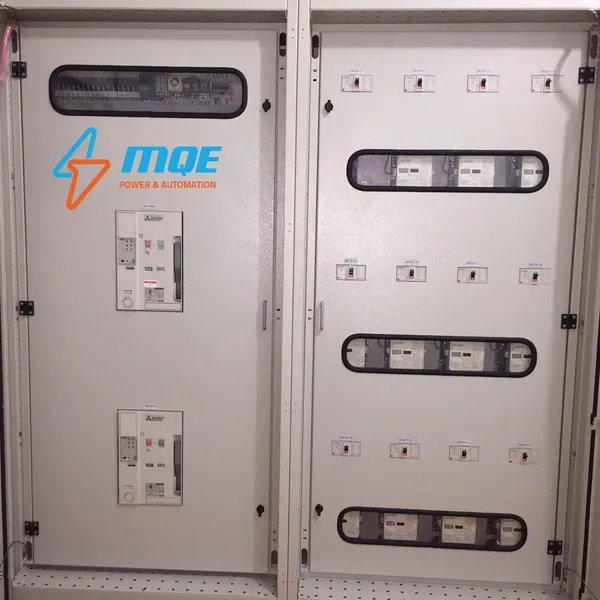

GIỚI THIỆU TỦ ĐIỆN ATS DO MINH QUYÊN THỰC HIỆN

1. CHỨC NĂNG VÀ ỨNG DỤNG CỦA TỦ ATS

Chức năng chính của Tủ điện ATS (Automatic Transfer Switches) là chuyển tải sang sử dụng nguồn điện dự phòng như máy phát điện khi mất nguồn chính điện lưới. Ngoài ra, tủ ATS thường có chức năng bảo vệ khi điện lưới và điện máy phát bị sự cố như: mất pha, mất trung tính, quá áp, sụt áp,… Tủ ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại. Thời gian chuyển nguồn dự phòng có thể đặt được trong khoảng 5 ÷ 10s, khi điện lưới phục hồi, tủ ATS chờ một khoảng thời gian 10 ÷ 30s để xác định sự ổn định của nguồn lưới.

Ngoài ra, tủ điện ATS còn có thể được tích hợp thêm các chức năng khác như:

• Chức năng giám sát và điều khiển từ xa: cho phép giám sát và điều khiển hoạt động của tủ ATS từ xa thông qua mạng internet hoặc mạng LAN.
• Chức năng tự động khởi động máy phát điện: khi mất điện lưới, tủ ATS sẽ tự động khởi động máy phát điện để cung cấp điện cho phụ tải.

Tủ điện ATS được ứng dụng rộng rãi trong các lĩnh vực sau:

a. Hệ thống cấp điện dự phòng:

Đây là ứng dụng phổ biến nhất của tủ điện ATS. Tủ điện ATS được sử dụng để chuyển đổi nguồn điện từ nguồn điện lưới sang nguồn điện dự phòng (máy phát điện) khi có sự cố mất điện xảy ra. Nhờ vậy, các khu vực quan trọng như bệnh viện, trung tâm dữ liệu, nhà máy sản xuất, v.v. sẽ luôn được đảm bảo nguồn điện để hoạt động liên tục.

b. Hệ thống tiêu thụ điện lớn:

Đối với các hệ thống tiêu thụ điện lớn như khu công nghiệp, trung tâm thương mại, chung cư cao tầng, v.v., việc sử dụng tủ điện ATS giúp đảm bảo nguồn điện luôn ổn định, tránh tình trạng quá tải dẫn đến sự cố chập cháy.

b. Hệ thống quan trắc và điều khiển tự động:

Hệ thống quan trắc và điều khiển tự động thường được sử dụng trong các lĩnh vực như: nhà máy, xí nghiệp sản xuất, hệ thống giao thông, v.v. Việc sử dụng tủ điện ATS giúp đảm bảo hệ thống hoạt động liên tục, không bị gián đoạn do mất điện.

d. Hệ thống sưởi và làm mát:

Hệ thống sưởi và làm mát đóng vai trò quan trọng trong việc đảm bảo môi trường sống và làm việc. Việc sử dụng tủ điện ATS giúp đảm bảo hệ thống hoạt động liên tục, duy trì nhiệt độ ổn định trong nhà.

e. Hệ thống mạng và viễn thông:

Hệ thống mạng và viễn thông đóng vai trò quan trọng trong việc truyền tải thông tin. Việc sử dụng tủ điện ATS giúp đảm bảo hệ thống hoạt động liên tục, không bị gián đoạn do mất điện.

Ngoài ra, tủ điện ATS còn được ứng dụng trong các lĩnh vực khác như:

• Hệ thống y tế
• Hệ thống an ninh
• Hệ thống chiếu sáng
• Hệ thống thông gió
• Hệ thống thang máy

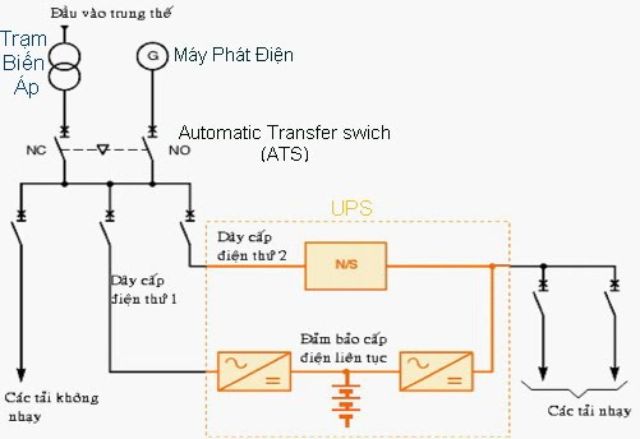

2. NGUYÊN LÝ VÀ QUY TRÌNH HOẠT ĐỘNG CỦA TỦ ĐIỆN ATS

• Khi hệ thống điện lưới hoạt động bình thường, tủ điện ATS sẽ cấp điện cho phụ tải từ nguồn điện lưới.
• Khi có sự cố xảy ra với nguồn điện lưới, bộ điều khiển ATS sẽ phát hiện và đưa ra tín hiệu chuyển mạch.
• Bộ contactor sẽ đóng ngắt nguồn điện lưới và chuyển sang nguồn điện dự phòng.
• Khi nguồn điện lưới được phục hồi, bộ điều khiển ATS sẽ đưa ra tín hiệu chuyển mạch trở lại nguồn điện lưới.

Ngoài ra, trên thị trường còn có những loại tủ ATS cao cấp có chức năng mở rộng như kết hợp tủ hòa đồng bộ với nhiều máy phát, đảm bảo cấp đủ công suất cho phụ tải khi xảy ra rủi ro về máy phát điện.

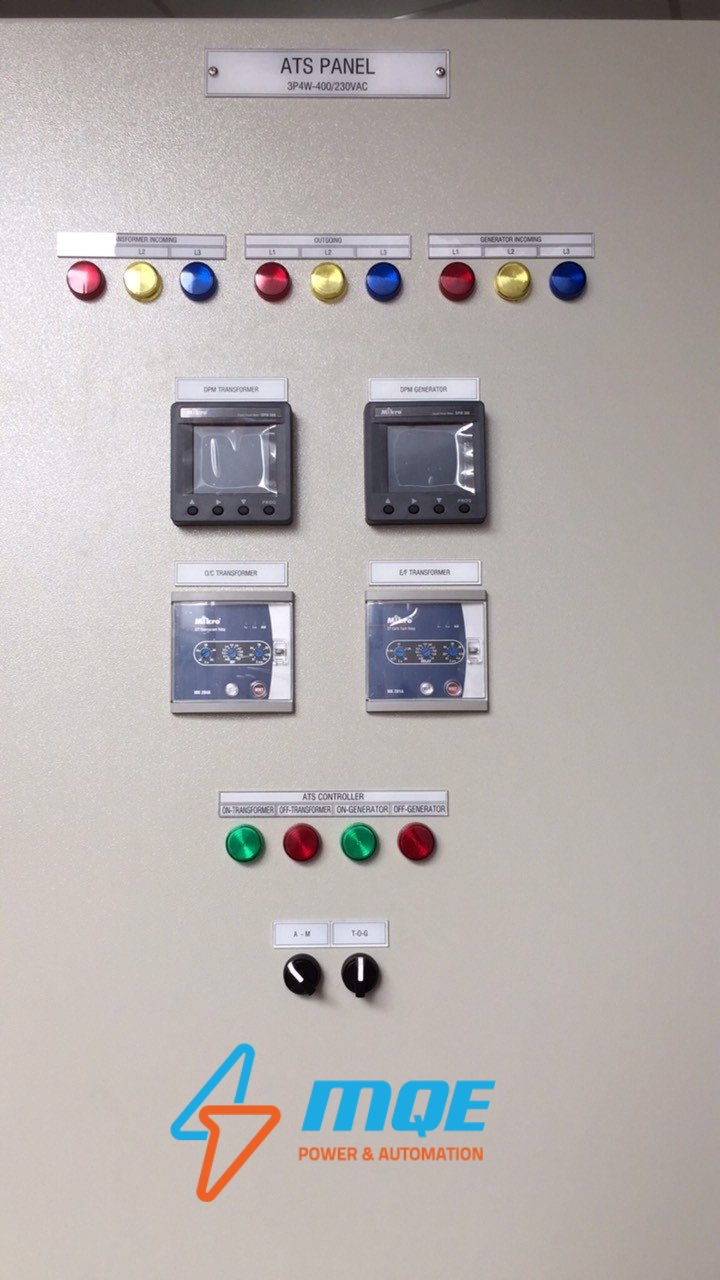

3. CẤU TẠO TỦ ATS

a. Khung tủ:

Khung tủ được làm bằng thép tấm dày 1.5mm - 2mm, sơn tĩnh điện đảm bảo độ bền và khả năng chống gỉ sét.

Kích thước khung tủ phụ thuộc vào công suất của tủ ATS và số lượng bộ phận bên trong.

b. Bộ phận đóng cắt:

Có thể sử dụng contactor, MCCB hoặc ACB để đóng cắt nguồn điện.

Contactor được sử dụng cho các tủ ATS có công suất nhỏ.

MCCB và ACB được sử dụng cho các tủ ATS có công suất lớn.

c. Bộ điều khiển:

Bộ điều khiển có chức năng giám sát nguồn điện chính và nguồn điện dự phòng.

Khi xảy ra sự cố về nguồn điện chính, bộ điều khiển sẽ tự động chuyển sang nguồn điện dự phòng.

Có nhiều loại bộ điều khiển khác nhau, bao gồm:

• Bộ điều khiển cơ: sử dụng rơ le để điều khiển.
• Bộ điều khiển điện tử: sử dụng vi xử lý để điều khiển.

d. Hệ thống hiển thị:

Hệ thống hiển thị bao gồm đèn báo và đồng hồ để hiển thị trạng thái hoạt động của tủ ATS.
Đèn báo:

• Đèn báo nguồn điện chính: báo hiệu trạng thái có điện hay mất điện của nguồn điện chính.
• Đèn báo nguồn điện dự phòng: báo hiệu trạng thái có điện hay mất điện của nguồn điện dự phòng.
• Đèn báo trạng thái hoạt động: báo hiệu trạng thái đang hoạt động của tủ ATS (chuyển sang nguồn điện chính hay nguồn điện dự phòng).

Đồng hồ: hiển thị thời gian chuyển mạch giữa hai nguồn điện.

e. Các bộ phận khác:

Aptomat: dùng để bảo vệ các thiết bị điện trong tủ ATS.
Cầu chì: dùng để bảo vệ các bộ phận điều khiển và hiển thị.
Hệ thống thông gió: giúp làm mát các thiết bị bên trong tủ ATS.

4. LỢI ÍCH CỦA VIỆC SỬ DỤNG TỦ ĐIỆN ATS CỦA MINH QUYÊN CUNG CẤP

Đảm bảo nguồn điện liên tục: Tủ điện ATS giúp đảm bảo nguồn điện luôn ổn định và liên tục cho các khu vực quan trọng, hạn chế tối đa các gián đoạn do mất điện. Các linh kiện có trong tủ điện ATS của Minh Quyên cung cấp được Chúng Tôi lựa chọn từ nhà các nhà sản xuất Uy Tín, có độ bền cao, hàng mới 100%, không sử dụng hàng trôi nổi, hàng làm lại. Luôn có linh kiện thay thế khi có sự cố.
Tăng tuổi thọ thiết bị: Việc sử dụng tủ điện ATS giúp bảo vệ các thiết bị điện khỏi các sự cố về điện như quá tải, ngắn mạch, v.v.
Tiết kiệm chi phí: Tủ điện ATS giúp tiết kiệm chi phí do giảm thiểu tổn thất do mất điện và chi phí sửa chữa thiết bị.
Tăng hiệu quả hoạt động: Tủ điện ATS giúp tăng hiệu quả hoạt động của các khu vực quan trọng, đảm bảo an toàn cho người sử dụng.

Để hiểu rõ hơn về đặc điểm, tính năng, ứng dụng của sản phẩm, vui lòng liên hệ ngay Minh Quyên Electric - Chúng Tôi cam kết cung cấp sản phẩm chính hãng cùng chế độ bảo hành bảo trì Uy Tín.

Trân trọng Cám Ơn Quý Khách Hàng!
